氧化羅茨風機安裝圖、結構圖及拆解圖

氧化羅茨風機安裝圖及注意事項

1.壓力取決于吸收塔的液位和密度，由于吸收塔設有溢流管，因此液位可不作為控制重點，漿液密度很關鍵，一般漿液濃度運行在20%左右（少數幾個電廠漿液濃度30%），當濃度大大偏離設計值時并且在高液位運行，就造成氧化風機出口壓力高，甚至有可能超過額定壓力。濃度太高也加大了設備和管道的磨損。因此要控制吸收塔的液位和漿液濃度。

　　2.氧化空氣管路不暢，也可能造成出口壓力升高。因此需要注意氧化噴槍管口，是否結垢。如果結垢阻塞管道，壓力會提高。避免結垢堵塞的有效手段是控制氧化空氣減溫水，（溫度太高氧化空氣干濕界面處易結構）；在檢修期間重點檢查氧化管道

　　3.逆止門。為了避免備用氧化風機運行時，氧化空氣倒流。一般氧化風機出口都專有逆止門，如果逆止門故障，在風機運行時不能處于全開狀態，會造成風機憋壓。這種機率相對很小，因此也容易被忽略

　　4.（安全門）氧化風機出口設有安全閥保護裝置，當壓力異常時，安全閥會動作，保護設備避免因壓力異常損壞設備，安全閥處于完好狀態，是保護設備的關鍵

　　5.DCS壓力指示，電流指示要準確，使運行人員能夠準確判斷設備和系統實際運行狀況，如果壓力升高必然伴隨電流急劇變大，但電流的增長常常還不足以引起繼電保護動作，這就需要運行人員特被注意。

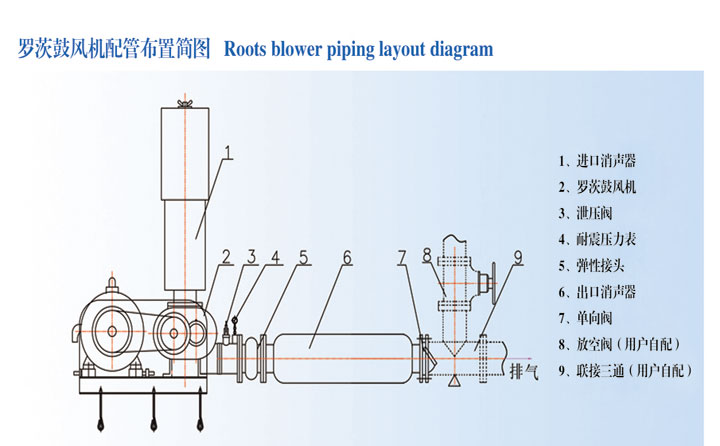

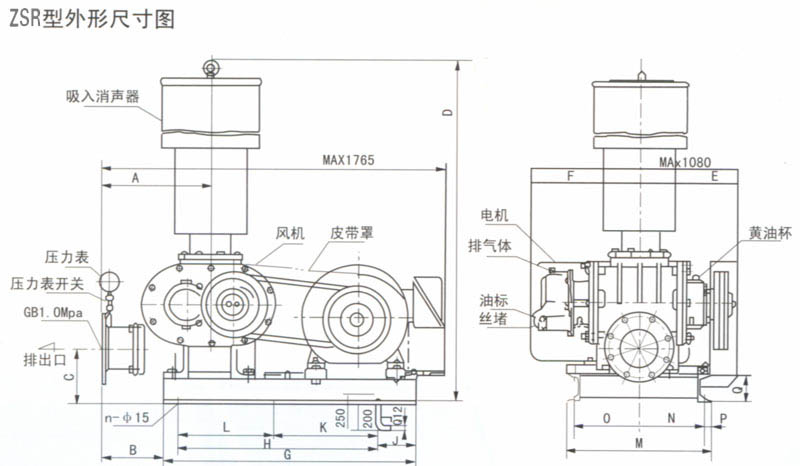

 氧化羅茨風機安裝圖及示意圖
