45kw羅茨鼓風機風量風壓參數

羅茨風機作為一種的氣體輸送設備，廣泛應用于污水處理、氣力輸送、水產養殖等領域。然而，對于許多用戶來說，羅茨風機究竟是什么類型的風機，其工作原理和結構特點是什么，仍然是一個模糊的概念。本文將詳細介紹羅茨風機的類型、工作原理和結構特點，幫助用戶了解這種風機。

1. 羅茨風機的類型

羅茨風機屬于容積式風機，具體來說，它是一種正位移風機。與常見的離心風機和軸流風機不同，羅茨風機通過兩個相互嚙合的轉子來輸送氣體，具有較高的風量和壓力能力。

2. 工作原理

羅茨風機的工作原理基于容積變化。當兩個轉子在機殼內旋轉時，氣體被吸入轉子與機殼之間的空間，隨著轉子的旋轉，氣體被壓縮并輸送到出口。由于羅茨風機的轉子之間以及轉子與機殼之間的間隙非常小，因此能夠有效地防止氣體回流，確保的氣體輸送。

3. 結構特點

**轉子**：羅茨風機的核心部件是兩個相互嚙合的轉子，通常為三葉或二葉結構。轉子的形狀和精度直接影響風機的性能。

**機殼**：機殼是羅茨風機的外殼，通常由鑄鐵或不銹鋼制成，具有較好的強度和耐腐蝕性。

**軸承和密封**：羅茨風機的軸承和密封件用于支撐轉子和防止氣體泄漏，通常采用的軸承和密封材料，以確保風機的長期穩定運行。

**驅動裝置**：羅茨風機的驅動裝置通常為電機，通過皮帶或聯軸器將動力傳遞到轉子上。

45KW羅茨鼓風機選型時，需要考慮的性能參數主要包括以下五個：轉速、壓力、流量、軸功率及排氣溫度。

1、轉速

45KW羅茨鼓風機主動軸在單位時間內旋轉的轉數，稱為風機轉速，是由電動機通過齒輪傳動到主動軸上的轉速。轉速的單位為r/min(轉/秒)。

2、壓力，分為壓力和升壓。

（1）壓力。羅茨鼓風機進、排氣口法蘭處的氣體壓力，稱為進氣壓力和排氣壓力。對羅茨風機而言，壓力通常指靜壓。常用單位有巴、千帕、兆帕（Mpa）和Pa（帕）。這些壓力單位之間的換算公式如下。

1MPa（兆帕）=10ba（巴）=1000KPa（千帕）=1000000Pa（帕）

（2）升壓。鼓風機進、排氣壓力之差即為升壓，也稱壓差。表達式為：ΔP=Pd-Ps（kPa）。

式中Ps——進氣壓力，Pd——排氣壓力，單位是kPa（千帕）。計算ΔP時，Ps、Pd均取【jue】對壓力，或者同時取表壓。

3.流量

單位時間內，氣體流經風機截面的質量或容積，稱為氣體通過該截面的質量流量或容積流量。

產品樣本和銘牌上標稱的流量，為特定條件下的容積流量。對羅茨風機而言，指進氣口處于標準吸入狀態，即溫度為20℃、壓力為101.325kPa、相對濕度為50%的空氣狀態時，單位時間內排出的氣體在進氣狀態下的容積；對真空泵，指進氣溫度為20℃、排氣壓力為101.325kPa時，單位時間內吸人的空氣在進氣狀態下的容積。常用單位有m3/s（立方米/秒）和m3/min（立方米/分鐘）。

另外，工程上通常以溫度為0℃、壓力為101.325kPa的狀態，作為衡量氣體流量的基準狀態。這一狀態下的容積流量稱為標準容積流量，以單位Nm3/min表示（N指標準狀態，m3是表示立方米，min是分鐘）。

4.軸功率

在一定流量和揚程下，單位時間內由原動機傳入羅茨風機主軸的功率，稱為羅茨風機的軸功率，風機在配備電機時，都需要留有余量。常用單位為W（瓦）和KW（千瓦），

5.進、排氣溫度

羅茨風機進、排氣口法蘭處的氣體溫度，稱為進氣溫度和排氣溫度。進、排氣溫度之差稱為溫升，即：Δt=td-ts （℃），式中ts——進氣溫度，td——排氣溫度，溫度單位。

羅茨鼓風機型號參數選型表的由來

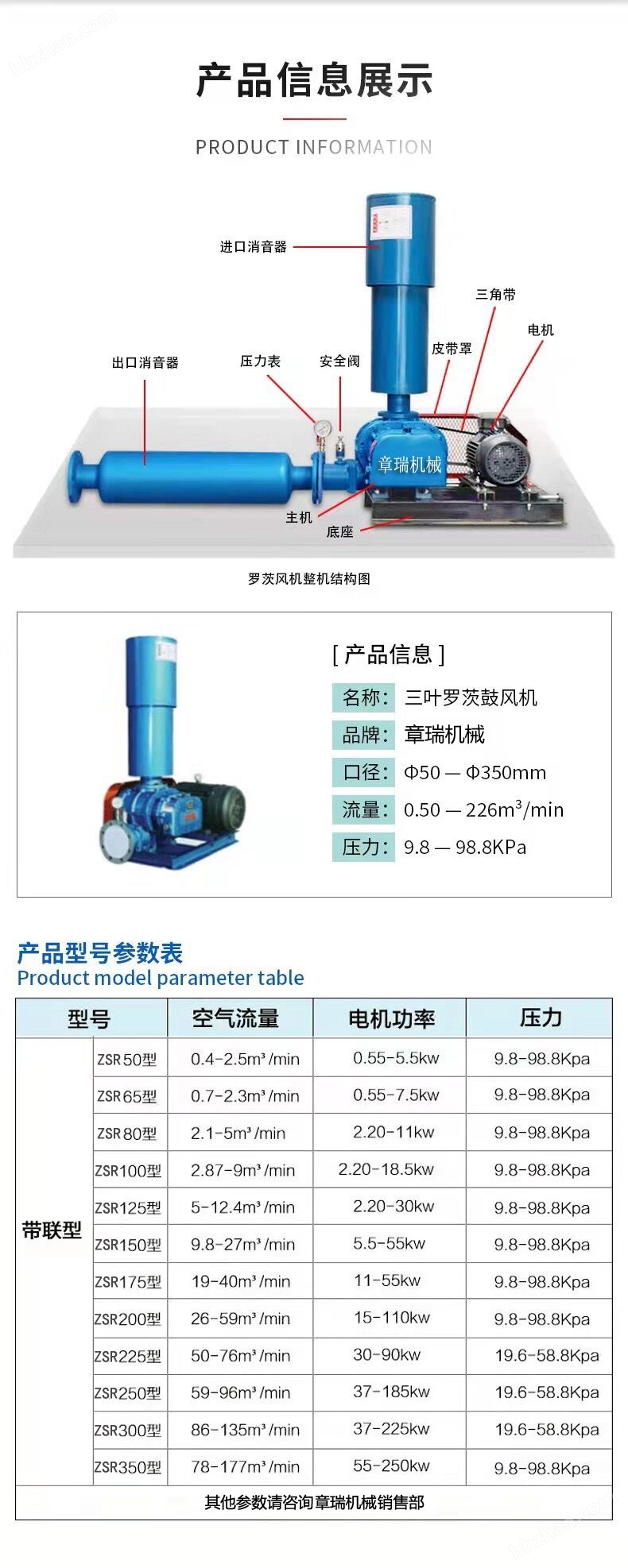

其流量從0.52m3/min-180m3/min，升壓9.8Kpa-98Kpa，共二十種機型，2500多種參數規格，且有體積小，流量大，噪音低，運行平穩等特點，相應的主流型號有：ZSR50羅茨鼓風機、ZSR65羅茨鼓風機、ZSR80羅茨鼓風機、ZSR100羅茨鼓風機、ZSR125羅茨鼓風機、ZSR150羅茨鼓風機、ZSR175羅茨鼓風機、ZSR200羅茨鼓風機 、ZSR250羅茨鼓風機、ZSR300羅茨鼓風機、ZSR350羅茨鼓風機等。對應的電機功率從0.75kw-355kw。具體羅茨鼓風機型號參數表如下：

ZSR50型羅茨風機：    流量：0.78-2.48m3/min       升壓：9.8kPa-58.8kPa

ZSR65型羅茨風機：    流量：1.07-3.64m3/min       升壓：9.8kPa-58.8kPa

ZSR80型羅茨風機：    流量：2.36-5.43m3/min       升壓：9.8kPa-58.8kPa

ZSR100型羅茨風機：  流量：3.28-9.07m3/min       升壓：9.8kPa-58.8kPa

ZSR 125型羅茨風機： 流量：5.37-12.48m3/min     升壓：9.8kPa-58.8kPa

ZSR 125L型羅茨風機： 流量：8.05-20.11m3/min     升壓：9.8kPa-58.8kPa

ZSR 150型羅茨風機： 流量：10.39-27.05m3/min   升壓：9.8kPa-58.8kPa

ZSR 175型羅茨風機： 流量：19.65-40.57m3/min   升壓：9.8kPa-58.8kPa

ZSR 200D型羅茨風機： 流量：21.50-45.70m3/min   升壓：9.8kPa-58.8kPa

ZSR 200型羅茨風機： 流量：27.63-59.20m3/min   升壓：9.8kPa-58.8kPa

ZSR 225型羅茨風機： 流量：33.19-71.08m3/min   升壓：9.8kPa-58.8kPa

ZSR 250B型羅茨風機： 流量：54.77-77.55m3/min   升壓：9.8kPa-58.8kPa

ZSR 250型羅茨風機： 流量：60.7-94.3m3/min       升壓：9.8kPa-58.8kPa

ZSR 300型羅茨風機： 流量：85.9-134.7m3/min     升壓：9.8kPa-58.8kPa

ZSR 300A型羅茨風機： 流量：101.9-157.4m3/min   升壓：9.8kPa-58.8kPa

ZSR 350型羅茨風機： 流量：105.5-188.7m3/min   升壓：9.8kPa-58.8kPa

高壓羅茨風機

ZSR50H型羅茨風機：     流量：0.45-2.02m3/min      升壓：63.7kPa-98kPa

ZSR65H型羅茨風機：     流量：0.78-2.96m3/min      升壓：63.7kPa-98kPa

ZSR80H型羅茨風機：     流量：1.82-4.55m3/min      升壓：63.7kPa-98kPa

ZSR100H型羅茨風機：   流量：2.65-8.06m3/min      升壓：63.7kPa-98kPa

ZSR125H型羅茨風機：   流量：4.64-11.23m3/min    升壓：63.7kPa-98kPa

ZSR150H型羅茨風機：   流量：9.53-25.76m3/min    升壓：63.7kPa-98kPa

ZSR200DH型羅茨風機：流量：19.60-44.49m3/min   升壓：63.7kPa-98kPa

ZSR200H型羅茨風機：   流量：25.34-56.92m3/min  升壓：63.7kPa-98kPa

ZSR250H型羅茨風機：   流量：58.0-93.7m3/min      升壓：63.7kPa-98kPa

ZSR300H型羅茨風機：   流量：83.8-134.1m3/min    升壓：63.7kPa-98kPa

ZSR300AH型羅茨風機：流量：66.18-144.1m3/min   升壓：63.7kPa-98kPa

ZSR350H型羅茨風機：   流量：97.9-172.4m3/min    升壓：63.7kPa-98kPa

以上就是羅茨風機廠家—章瑞機械有的技術為我們提供的羅茨鼓風機選型參數表！我們免費提供技術支持，設備解決方案！
